本文詳細介紹了DSC-40A爐體清潔的步驟和技巧，幫助讀者更好地維護和保養(yǎng)DSC儀器，確保實驗結(jié)果的準確性和可靠性。
步驟詳述
在實驗過程中，樣品分解、溢出等原因會造成傳感器污染，可能引發(fā)基線異常，通常表現(xiàn)為基線漂移或者出現(xiàn)異常峰。如果懷疑儀器存在污染，建議按照以下清潔流程進行操作。1. 取出爐子里的坩堝。
2. 初步清潔。
使用浸有溫和溶劑的棉棒清潔爐體和傳感器，方法如下：
- 選用適合溶解污染物的溫和溶劑。一般情況下，可以選擇乙醇或丙酮等有機溶劑，水溶劑對某些污染物可能也有效，但不要使用酸性清潔劑；
- 用選定溶劑蘸濕棉簽，可以參照下列步驟中玻璃纖維刷的擦拭手法，溶解污染物后將其輕輕擦除。隨后進行氣體吹掃，以防棉纖維殘留；
- 設(shè)置吹掃氣為氮氣，流速為50 mL/min，將爐體加熱至100℃，恒溫10分鐘以蒸發(fā)殘留溶劑；
- 進行空白基線或銦驗證測試，評估清潔效果。如果異常峰消失，但基線或銦的熔點與熱焓值不符合要求，需要重新進行校準。如果仍存在較低程度的異常，可重復(fù)上述清潔步驟，并再次進行驗證。
3. 處理頑固污染。

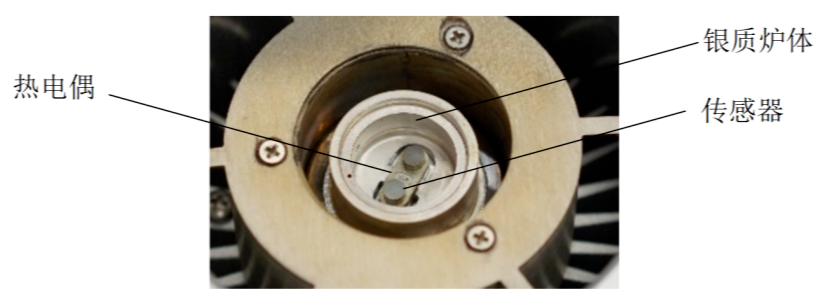

頑固污染物需要先使用玻璃纖維刷，具體步驟如下：

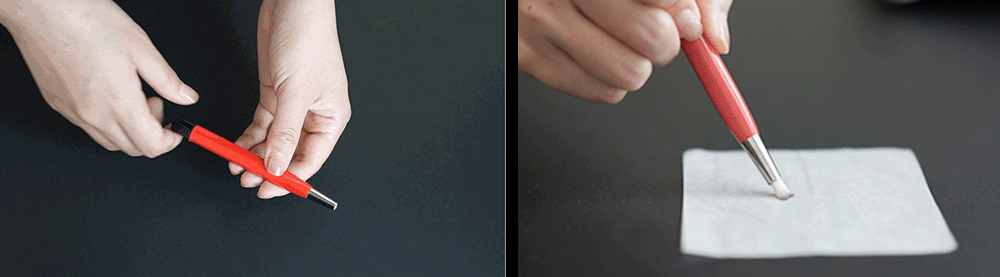

首次使用：第一次打開刷子時，建議將刷毛全部伸出，在光滑的平面上將其輕輕打散。然后將刷毛收回，保留約6毫米的長度。玻璃纖維刷毛的硬度較高，請在使用時保持輕柔的力度；

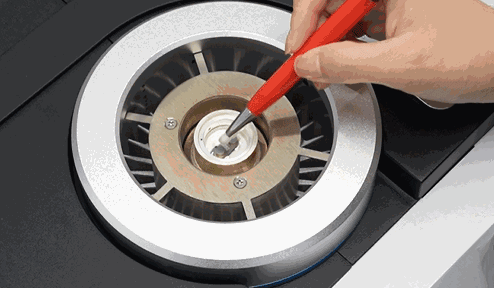

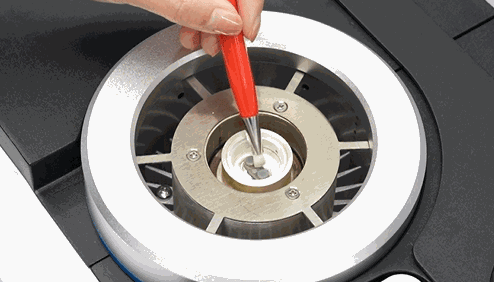

清潔熱流傳感器：以相同方向的圓周運動輕輕刷拭熱流傳感器的上表面；

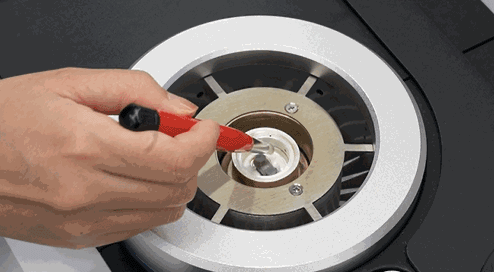

清潔熱電偶：清潔熱電偶需要格外小心?？梢詫⑺⒚扉L至約10毫米，沿一個方向非常輕柔地刷過熱電偶，確保不要將其損壞（非必要不建議進行此操作）；

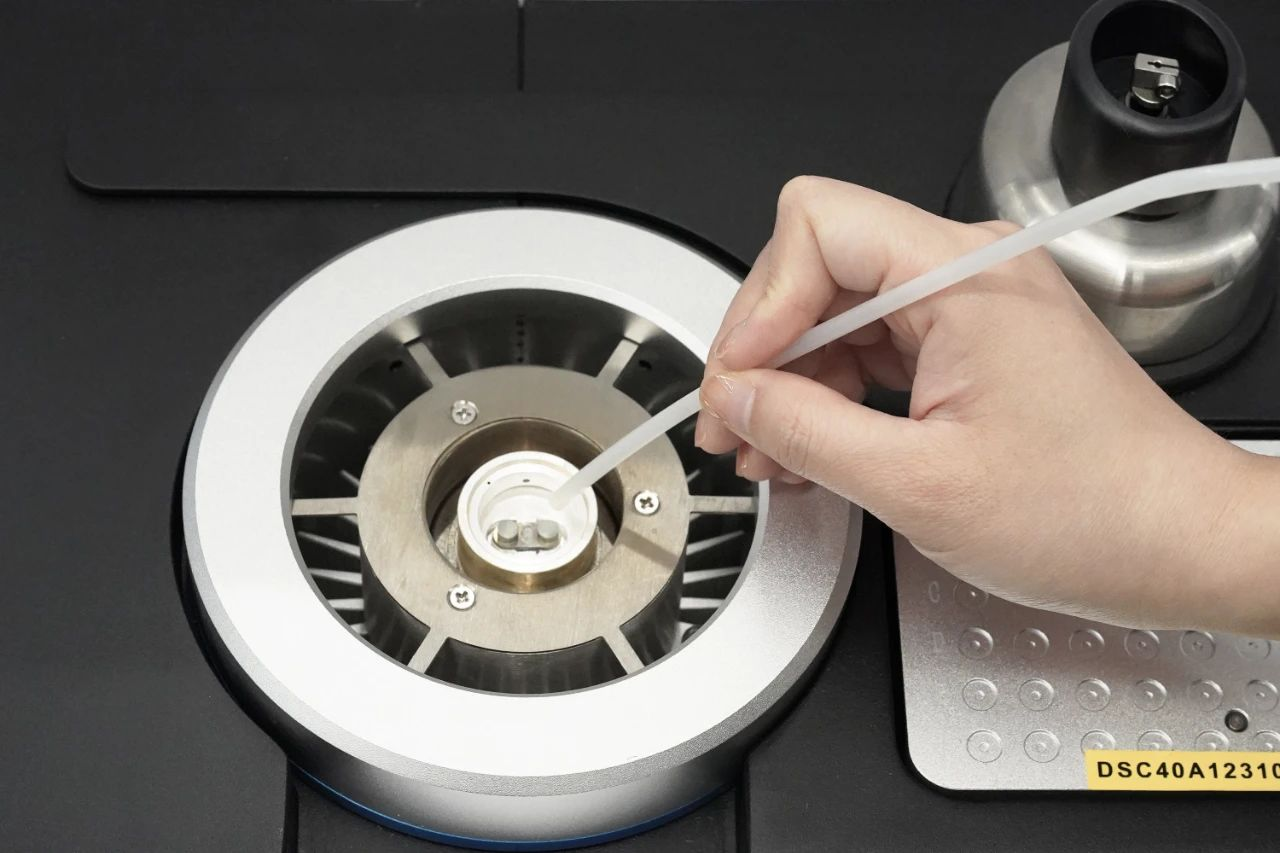

氣體吹掃：使用氮氣或壓縮空氣吹走爐體中殘留的刷毛和雜質(zhì)。
4. 爐體空燒。
污染物非常頑固，無法通過上述步驟消除異常時，需要進行爐體空燒。視情使用氮氣吹掃或空氣氣氛，設(shè)置加熱速率為20℃/min，將爐體加熱至一定溫度（通常設(shè)定為比導致污染的實驗的最高運行溫度高出50℃），并恒溫一定時間。隨后讓儀器自然冷卻至室溫，并選用棉棒或玻璃纖維刷，重復(fù)上述清潔步驟。最后，同樣進行空白基線或銦驗證測試，評估清潔效果。
5. 如果基線或銦的熔點與熱焓值仍然存在異常，可能并非由爐體污染引起。此時需要考慮更換爐子，屆時請與我們的售后團隊聯(lián)系。
